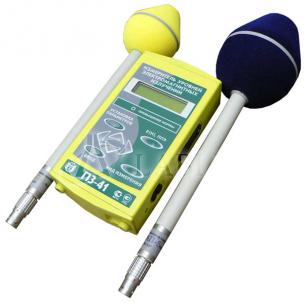

Измеритель уровней электромагнитных излучений П3-41
Измеритель П3-41 разработан с целью обнаружения и контроля биологически опасных уровней электромагнитных излучений напряженности, плотности потока энергии и экспозиции для обеспечения выполнения требований Общего Технического Регламента об электромагнитной совместимости и безопасности, действующего в странах Европейского Союза и РФ.
Измеритель предназначен для выполнения измерений в соответствии с действующими правовыми и нормативными документами Госкомэпиднадзора РФ: ГОСТ 12.1.006-84, ГН2.1.8/2.2.4.019-90, СанПин 2.2.4/2/1/8055-96, СанПин 2.1.2.1002-00, СанПин 2.1.8/2.2.41190-03, СанПин 2.2.4.1191-03.
Удовлетворяет требованиям национальных и международных стандартов ANSI/IEEE C95. 1, FCC, ICNIRP, Buwal, O-Norm S-1120.
Основные особенности:
- Результаты измерений, выводимые на индикатор: текущие значения В/м, А/м, мкВт/cм2, мВт/cм2; максимальные и средние значения В/м, А/м, мкВт/cм2 , мВт/cм2 за последние 6 минут измерения; результаты измерения экспозиции: (В/м)2*t, (А/м)2*t, мкВт/cм2*t, где t - время с момента включения прибора.
- Автокоррекция измерений при известной частоте
- Индивидуальная прошивка частотно динамических характеристик АП
- Привязка результатов максимальных и средних значений к реальному масштабу времени
- Индикация уровня заряда аккумуляторных батарей
- Визуальная/звуковая индикация разряда батарей, а также при достижении одного из допустимых значений напряженности, ППЭ или экспозиции, вводимых пользователем в процессор
- Подсветка табло при работе в темноте
- Изотропное измерение сигналов
- Широкая полоса частот от 30 кГц до 40 ГГц (от 10 кГц до 60 ГГц по требованию Заказчика)
- Широкий динамический диапазон от 0,26 мкВт/см2 до 1 Вт/см2 и от 0,5 до 1500 В/м (до 2000 В/м по требованию Заказчика)
- Высокая точность и стабильность измерений
- Автоматизация измерений при подключении к ПЭВМ через оптический кабель длиной от 10 до 100 м.
- Рабочие условия применения и транспортирования по 4 группе ГОСТ 22261
Характеристики антенн-преобразователей (АП)
|
характеристика |
АП-1 (ППЭ) |
АП-2 (ППЭ) |
АП-3 (Е) |
АП-4 (Е) |
АП-5 (Н) |
|
Рабочий диапазон частот |
0,3-40 ГГц |
0,3-40 ГГц |
0,03-30 МГц |
0,03-300 Мгц |
0,03-50 МГц |
|
Пределы измерения электрической составляющей напряженности (Е) (В/м) |
1-615 |
61,4-1940 |
0,5-300 |
10-1500 |
- |
|
Пределы измерения магнитной составляющей напряженности (Н) (А/м) |
- |
- |
- |
- |
0,05-8 |
|
Пределы измерения плотности потока энергии (ППЭ) (мкВт/см2) |
0,26-105 |
103-106 |
0,066-23800 |
26,5-600000 |
- |
|
Неравномерность коэффициента преобразования в рабочем диапазоне частот, не более |
9 дБ |
9 дБ |
12 дБ |
8 дБ |
7 дБ |
|
Пределы допускаемой дополнительной погрешности измерителя, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10 оC, не более |
±0,6 дБ |
±0,6 дБ |
±1,0 дБ |
±1,0 дБ |
±1,0 дБ |
|
Масса, кг |
0,14 |
0,14 |
0,2 |
0,2 |
0,3 |
По специальному требованию Заказчика изготавливаются антенны-преобразователи со следующими характеристиками:
- АП-1 (ППЭ) и АП-2 (ППЭ) с рабочим диапазоном частот 0,3...60 ГГц
- АП-3 (Е) и АП-4 (Е) с рабочим диапазоном частот 0,01...300 МГц
- АП-4 (Е) с пределами измерения электрического поля 10...2000 В/м
- АП-5 (Н) с рабочим диапазоном частот 0,01...50 МГц и пределами измерений 0,2...50 А/м для частот 10...30 кГц и 0,05...16 А/м для частот 30 кГц...50 МГц.
Технические характеристики:
|
Основная погрешность измерения при введении в процессор частоты анализируемого излучения |
±2,7 дБ произвольная поляризация) |
|
|
Калибровка |
автоматическая |
|
|
Рабочая температура |
-10...50 оC |
|
|
Питание |
2 аккумуляторных батареи типоразмера AA емкостью 1 A*ч |
|
|
Время непрерывной работы |
не менее 16 ч |
|
Комплект поставки:
- Измеритель уровней электромагнитных излучений П3-41
- Антенны-преобразователи АП-1, АП-2, АП-3, АП-4, АП-5 в произвольной комплектации от 1 до 5 шт.
