Описание

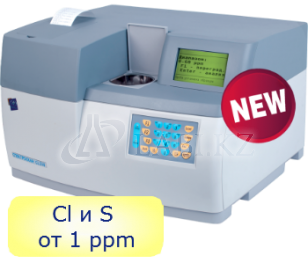

Анализатор представляет собой настольный прибор, управление которым осуществляется с помощью встроенного микропроцессорного компьютера. Конструктивно анализатор состоит из двух блоков: спектрометрического блока и блока вакуумного насоса.
Спектрометрический блок включает в себя блок водяного охлаждения замкнутого типа и спектрометрический тракт, который вакуумируется при помощи вакуумного насоса. При этом анализируемые образцы остаются на воздухе.
Прибор разработан на базе анализатора СПЕКТРОСКАН SW-D3, позволяет определять массовую долю хлорорганических соединений в нефти по ГОСТ Р 52247-2004 (метод В), содержание серы в автомобильном топливе, нефти и жидких нефтепродуктах в соответствии с ГОСТ Р 52600-2006 и ГОСТ Р 53203-2008, а также определять массовую долю хлора и серы в любых жидких пробах в соответствии с со стандартизированными методиками (методами).
Реализует арбитражные методы определения массовой доли хлорорганических соединений в нефти и содержания серы в автомобильном топливе.
Определение массовой доли хлорорганических соединений в нефти предусматривает отбор пробы нефти, отгонку фракции нафты (204?C), отмывку нафты от сероводорода и неорганических хлоридов. В нафту, выделенную из нефти, вводят внутренний стандарт – раствор висмута в неполярном растворителе и проводят анализ.
При определении содержания серы, анализ проводят без дополнительной подготовки пробы.
Действия оператора при выполнении измерений сведены к минимуму:
- с встроенной клавиатуры вводят номер/название пробы;
- пробу заливают в две кюветы;
- полученные образцы помещают в анализатор и запускают измерения.
Все последующие действия анализатор выполняет автоматически без участия оператора:
- рассчитывает и выводит на дисплей содержание хлора и/или серы в пробе;
- рассчитывает сходимость - разницу в определении массовой доли элемента в первом и втором образцах;
- распечатывает на встроенном принтере результаты измерений.
ПРЕИМУЩЕСТВА:
Благодаря специально разработанной конструкции анализатора и примененным техническим решениям, достигнуты следующие преимущества:
- не требуется продувка измерительного тракта гелием;
- нижний предел определения массовой доли хлора и серы от 1ppm;
- анализатор прост в обращении;
- настольный, не занимает много места;
- трехпозиционное пробозагрузочное устройство позволяет одновременно загрузить в прибор два параллельных образца;
- благодаря боковому расположению пробы:
- исключены погрешности, вызванные наличием воды и пузырей воздуха в нефтепродуктах;
- исключено загрязнение нефтепродуктами внутренних узлов анализатора;
- исключена погрешность, связанная с загрязнением дополнительной защитной пленки;
- кюветное отделение легко моется;
- информация о пробе и результат анализа отображаются на дисплее и распечатываются на встроенном принтере;
- для анализатора разработаны специальные вентилируемые кюветы, позволяющие анализировать сильногазящие нефтепродукты.
Технические характеристики:
|
Аналитические характеристики:
|
|
|
Определяемый элемент
|
Cl (хлор)
|
S (сера)
|
|
|
Предел обнаружения за 200 с
|
0,5 мг/кг
|
0,3 мг/кг
|
|
|
Диапазон показаний массовой доли хлора и серы (вариативно)
|
от 0 мг/кг до 1,0 %
|
от 0 мг/кг до 5,0 %
|
|
|
Способ выделения линии
|
дифракция на кристалле
|
|
|
Рентгенооптическая схема
|
по Иоганну
|
|
|
Кристалл-анализатор
|
пиролитический углерод С(002)
|
|
|
Рентгеновская трубка
|
с хромовым или палладиевым анодом
|
|
|
Время измерения двух параллельных образцов (1проба)
|
от 8 минут
|
|
|
Технические характеристики
|
|
Пробозагрузочное устройство
|
боковое, на три образца (автоматическое)
|
|
Кюветы: диаметр, объем
|
?32 мм, V 8 см3
|
| |
?32 мм, V 8 см3, вентилируемое
|
|
Мощность рентгеновской трубки
|
до 200 Вт
|
|
Интерфейс
|
встроенный дисплей и термопринтер, USB-интерфейс с PC
|
|
Габаритные размеры и масса (не более)
|
530х480х340 мм, 40 кг – спектрометрический блок
|
| |
330х230х380 мм, 9 кг – вакуумный насос
|
|
Энергопотребление
|
220 В, ~ 50 Гц, 750 Вт
|
